礦井氣組分含量氣相色譜分析方案
關鍵詞：礦井氣、瓦斯氣體
一、分析原理及方法
儀器采用TCD,雙FID檢測器，填充柱系統，甲烷轉化裝置，通過十通閥自動進樣，實現一次進樣對礦井瓦斯（O2、 N2、CO、CO2 、CH4、C2H4 、C2H6 、C2H2進行全分析。對O2、 N2用TCD檢測器進行檢測，由于FID對CO、CO2不響應，所以要將CO、CO2在高溫、鎳觸酶催化下和H2反應轉化成CH4，在FIDⅠ上檢測，反應式如下：
CO＋3H2＝CH4＋H2O CO2＋4H2＝CH4＋2H2O
CH4、C2H4 、C2H6 、C2H2在FIDⅡ檢測，對儀器進行改造，F(xiàn)ID出二張譜圖，TCD出一張譜圖。
二、分析條件
恒溫分析：
柱溫：60℃FID：140℃TCD：120℃
轉化爐：360℃橋流：120A流速：35ml/min
進樣量：1mlFID靈敏度根據樣品含量高低循環自動改變
三、儀器配置及報價
名稱 | 型號 |
氣相色譜儀 | GC-7900Plus |
檢測器 | FID |
TCD | |
轉化爐 | 鎳觸媒轉化爐 |
色譜柱 | 5A分子篩 |
TDX-01 | |
GDX-502 | |
色譜工作站 | 礦井專用三通道工作站 |
十通閥 | 自動十通閥 |
六通閥 | 自動六通閥 |
標氣 | 標準氣體 |
氣源 | 氮?dú)?、氫氣、空?/span> |
電腦，打印機 | 可選用工控機 |
四、分析譜圖

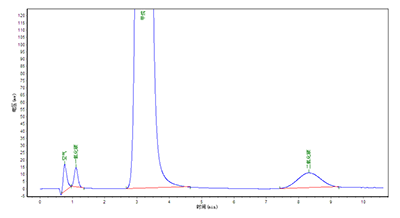

分析譜圖如下：（TCD）

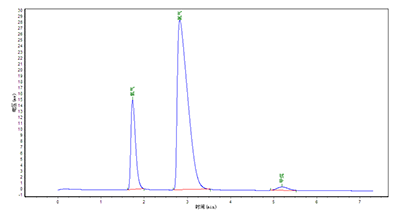

FIDⅠ

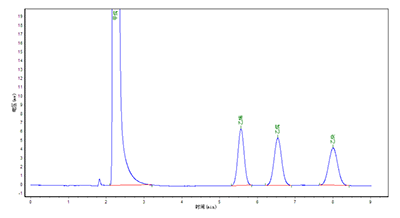

FIDⅡ
五、儀器技術指標
溫度控制：
柱室：室溫～400℃
轉化：室溫～400℃
FID檢測器 ：室溫～400℃
TCD檢測器：室溫～400℃
工作電壓：AC 220±10％ 50HZ
工作電流：15A
消耗功率：2500W
熱導檢測器靈敏度≥5000mv?ml/mg，氫焰檢測器檢出限≤1.0×10-11g/s；
系統精度：≤1%
六、儀器使用條件
1.電源電壓：220V～±22V 50Hz±0.5Hz
2.額定功率：≤2500W
3.環境溫度：+5°C～+35°C
4.相對濕度：≤85%
5.儀器安放場合不得有腐蝕性氣體及有影響正常工作的電場或磁場存在，儀器安放工作臺應穩固，不得有振動，離氫氣瓶2m以內不得有電爐和火種。
七、儀器技術參數
1）檢測氣體成份：O2、N2、CH4、CO、CO2、C2H4、C2H6、C2H2等；
2）檢測范圍：0～100%；
3）色譜儀檢測靈敏度：0.1ppm；
八、總結
儀器主要特點：
采用微機控制，全鍵盤操作，大屏幕液晶漢語顯示，儀器配置熱導及雙氫火焰檢測器，甲烷轉化爐、四路并聯，十通閥自動進樣，專用色譜柱，三信號輸出口。
可配備電子捕獲檢測器測定示蹤氣體SF6火焰光度檢測器測定H2S、SO2等氣體。
可配多通道礦井氣體自動取樣裝置，每個通道氣路獨立，互不干擾，死體積小，取樣代表性好。
操作全自動化：儀器由微機自動控制， 十通閥 自動/手動轉換功能：手動（球膽取樣）和自動進樣可任意選擇。
分析速度快： 4~8分鐘內，一次進樣完成礦井瓦斯爆炸氣體常量 O2、N2、CH4、CO、CO2、C2H4、C2H6、C2H2。
