石油化工煉廠氣分析方案
石油煉制、催化過程中會產生大量的氣態烴，主要成分為C4以下的烷烴、烯烴以及氫氣和少量氮?dú)?、二氧化碳等氣體，統稱煉廠氣。而煉廠氣中的烷烴、烯烴經氣體分餾裝置后，成為具有很高經濟價值的聚乙烯、聚丙烯等化工品的原料或LPG等清潔能源。所以，煉廠氣分析是石化項目中很重要的色譜分析。
隨著色譜柱技術及分析儀器的發展，煉廠氣的分析方法也不斷改進，由最初的多臺色譜發展到現在的單臺色譜多閥多柱切換的多維系統煉廠氣分析方法。瑞分儀器公司根據市場需求，研發出采用四閥六柱、雙TCD＋FID三檢測器系統的三通道同時分析煉廠氣。其中,FID路通道用于分析烴類組分,一路TCD通道用于分析氫氣,另一路TCD通道用于分析永久性氣體。經檢測并通過校正歸一化百分比方法運算得各組分含量。該方法具有快速準確,重復性好,操作方便等優點。
閥、箱結構圖：
煉廠氣分析系統配置
名稱 | 型號 |
氣相色譜儀 | GC-7920 |
檢測器 | TCD |
FID | |
色譜柱 | AL2O3毛細管色譜柱 |
TDX-01 | |
5A分子篩 | |
預柱 | |
參考柱 | |
自動六通閥 | POF-6-1 |
自動十通閥 | POF-10-1 |
色譜工作站 | 色譜專用工作站 |
標準氣 |
|
氣源 |
|
電腦，打印機 |
典型譜圖

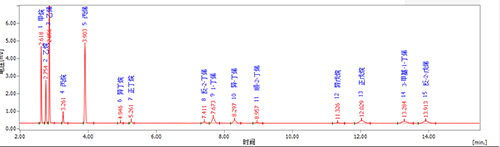

通道一FID

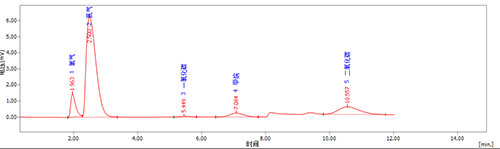

通道二TCD1

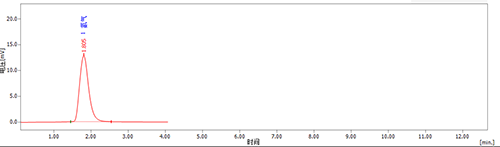

通道三TCD2
